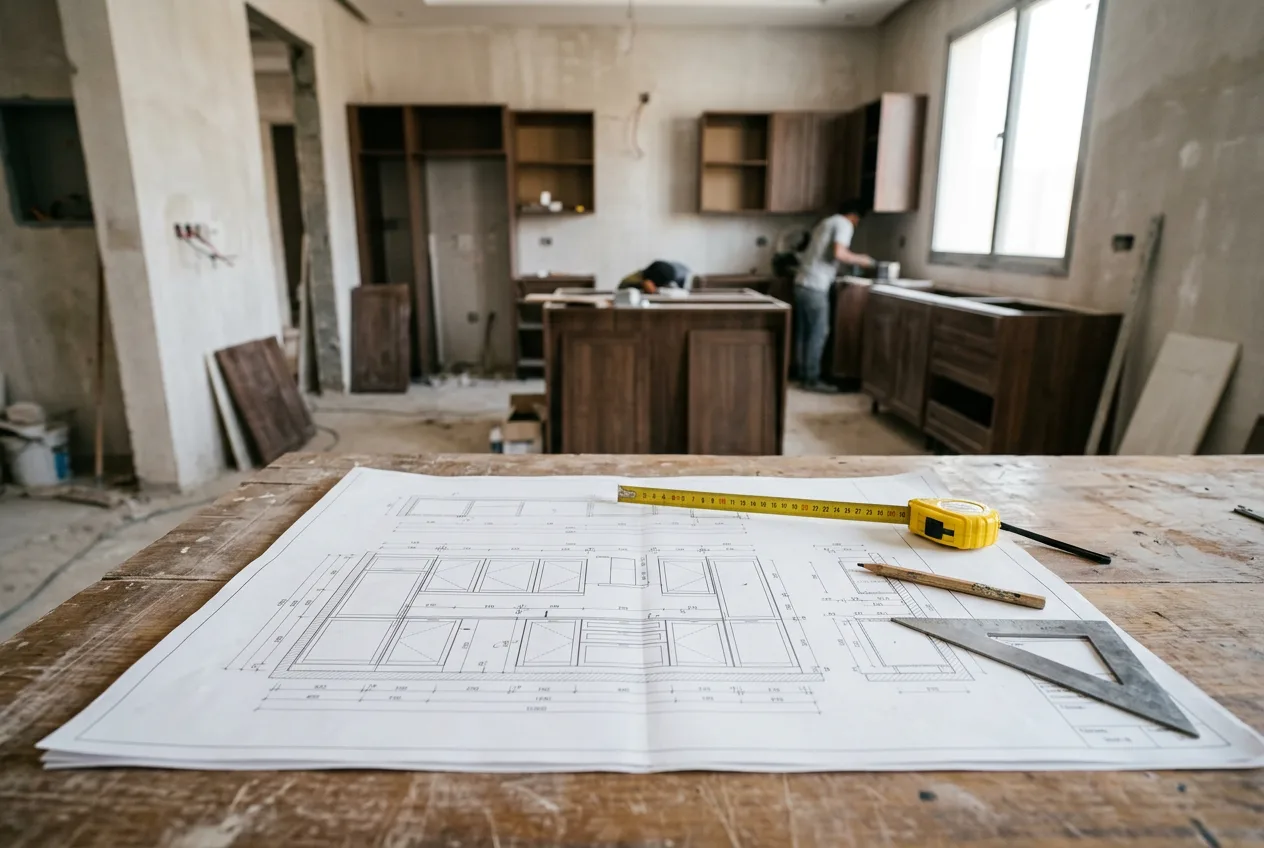

ما هو المخطط التنفيذي (Shop Drawing)؟ تعريفه ومن يعتمده والفرق بينه وبين التصميم و As-Built في 2026

يصلك من المقاول ملف بعنوان «مخططات تنفيذية للمطبخ» ومعه رسالة قصيرة: «نحتاج اعتمادك اليوم عشان نبدأ التصنيع». تفتح الملف فتجد خطوطاً وأرقاماً ومقاطع لا تشبه الصور ثلاثية الأبعاد التي أعجبتك. فتسأل السؤال الذي يبحث عنه كثير من الملاك: ما هو المخطط التنفيذي (Shop Drawing)؟ ووش معنى أني أعتمده؟

المخطط التنفيذي (Shop Drawing) هو رسم تفصيلي يعدّه المقاول أو المصنّع قبل التنفيذ، يبيّن بالضبط كيف سيُصنع البند ويُركّب في الموقع: المقاسات الفعلية، والخامات بأكوادها، وطريقة التثبيت، ونقاط الالتقاء مع الأعمال المجاورة. هو الترجمة العملية للتصميم إلى لغة الورشة والفني، وتوقيعك عليه يعني أن هذا هو ما سيُنفَّذ ويُحاسَب عليه.

في هذا المقال نشرح من يعدّه ومن يعتمده، والفرق بينه وبين المخطط التصميمي ومخطط ما تم تنفيذه (As-Built)، وأمثلة لما يحتويه في أعمال التشطيب، ولماذا يمنع الخلاف وإعادة العمل، وكيف تراجعه كمالك قبل أن توقّع.

تعريف المخطط التنفيذي (Shop Drawing) بكلام بسيط

التصميم يقول لك ماذا سيكون شكل المكان. والمخطط التنفيذي يقول للفني كيف يصنعه بالمليمتر.

مثال: التصميم الداخلي يُظهر سقف جبس بإضاءة مخفية في الصالة. المخطط التنفيذي لهذا السقف يحدد ارتفاع كل منسوب من البلاط، وعرض فتحة الإضاءة وعمقها، ونوع الألواح وسماكتها، ومسافات القواطع المعدنية، وأماكن فتحات الصيانة والسبوت لايت وفتحات التكييف. الصورة لا تجيب عن أي من هذه الأسئلة، والمخطط التنفيذي يجيب عنها كلها.

ولهذا يسمّيه بعضهم «مخطط الورشة» أو «مخطط التصنيع»: لأن النجّار والرخّام وفني الألمنيوم يشتغلون منه مباشرة، لا من الصورة.

تنبيه على المصطلح في السوق السعودي

كلمة «مخططات تنفيذية» تُستخدم في السوق بمعنيين، ومن المفيد أن تعرف الفرق:

• المخططات التنفيذية التي يصدرها المصمم أو المكتب الهندسي (تُسمّى أحياناً مخططات الإنشاء أو IFC): مخططات مكتملة الأبعاد والتفاصيل تصدر بعد اعتماد التصميم، ويُبنى عليها التسعير والتنفيذ.
• مخططات الورشة (Shop Drawings) التي يعدّها المقاول أو المصنّع: أكثر تفصيلاً لبند محدد، وتراعي مقاسات الموقع الفعلية وطريقة تصنيعه هو.

في المشاريع السكنية الصغيرة قد تجتمع المرحلتان في مخطط واحد. المهم ألا يُنفَّذ بند دقيق (مطبخ، رخام، سقف) من صورة أو من مخطط عام بلا تفاصيل.

من يعدّ المخطط التنفيذي ومن يعتمده؟

المراجعة عادة تنتهي بأحد ثلاثة أختام: معتمد (ابدأ التنفيذ)، أو معتمد مع ملاحظات (نفّذ بعد إدخال التعديلات المكتوبة)، أو مرفوض ويُعاد تقديمه (لا تنفيذ قبل نسخة جديدة).

وإذا كان مشروعك بلا استشاري، فالمراجعة الفنية تقع على شركة التصميم والتنفيذ نفسها أو على مهندس إشراف تستعين به. لا تعتمد مخططاً لم يراجعه أحد فنياً غير من أعدّه.

ذات صلة: الإشراف الهندسي على التشطيب في الرياض 2026: متى تحتاجه؟

الفرق بين المخطط التصميمي والمخطط التنفيذي (Shop Drawing) ومخطط As-Built

هذه ثلاث وثائق في ثلاث مراحل، ولكل منها وظيفة لا تغني عنها الأخرى:

القاعدة السهلة: التصميم وعدٌ بالشكل، والمخطط التنفيذي اتفاقٌ على التفاصيل، ومخطط As-Built سجلٌّ لما حدث.

أمثلة لما يحتويه المخطط التنفيذي في أعمال التشطيب

الجبس والأسقف

• مسقط السقف (Reflected Ceiling Plan) بمناسيب كل جزء من مستوى البلاط.
• مقاطع للفتحات والإضاءة المخفية: العرض والعمق ومكان شريط الإضاءة.
• نوع الألواح (عادي، مقاوم للرطوبة في دورات المياه والمطابخ) والسماكة.
• مواقع السبوت لايت وفتحات التكييف وفتحات الصيانة، منسّقة مع مخطط الكهرباء والتكييف.

اقرأ أيضاً: أسقف وديكورات الجبس بورد في الرياض 2026: الأنواع وأخطاء التنفيذ

النجارة والمطابخ

• واجهات الخزائن بمقاساتها، وعدد الأدراج والأرفف وارتفاعاتها.
• نوع الخشب أو الألواح وسماكتها، ولون الواجهة وكود الخامة.
• الإكسسوارات والمفصلات والمجاري (المكرات) ونوع الفتح.
• مواقع الأجهزة المدمجة بمقاساتها الفعلية، ونقاط الكهرباء والماء والتصريف خلفها.
• ارتفاع سطح العمل، ومكان المغسلة والموقد والشفاط.

أكثر أخطاء المطابخ شيوعاً أن يُصنَّع المطبخ قبل تثبيت موديلات الأجهزة، فلا يدخل الفرن أو الثلاجة في فتحتها. المخطط التنفيذي يكشف هذا على الورق قبل أن يكلّف شيئاً.

الرخام والحجر

• مخطط تقسيم الألواح (Layout): أين تقع الفواصل، وكيف تُوزَّع العروق في الدرج أو الجدار أو سطح المغسلة.
• السماكات وتفاصيل الحواف والأطراف، وطريقة التثبيت على الجدار أو الدرج.
• فتحات المغاسل والحنفيات بمقاساتها، وميول التصريف في الأرضيات المبللة.

الكهرباء والتكييف (MEP)

• مسارات التمديدات ومواقع المخارج والمفاتيح بارتفاعاتها من الأرض.
• مسارات مجاري الهواء (الدكت) ومواقع الوحدات الداخلية وفتحات التوزيع والراجع.
• التنسيق بين الأنظمة: ألا يتقاطع دكت التكييف مع منسوب سقف الجبس المعتمد، وألا تقع وحدة إضاءة فوق جسر أو عارضة.

كلمة MEP اختصار للأعمال الكهروميكانيكية: الميكانيكا (التكييف والتهوية)، والكهرباء، والسباكة. وأغلب التعارضات المكلفة في التشطيب تحدث بالضبط عند التقاء هذه الأنظمة بالجبس والنجارة.

لماذا يمنع المخطط التنفيذي الخلاف وإعادة العمل؟

يكشف التعارض على الورق لا في الموقع

تعديل خط في مخطط يكلّف دقائق. أما اكتشاف أن الدكت يمرّ أسفل منسوب السقف بعد تركيب الجبس فيعني فكّاً وإعادة تركيب وتأخيراً في كل ما بعده. هذا هو الفرق بين مشروع يسير بجدوله ومشروع يدور في دائرة التصحيح.

يحوّل الكلام إلى وثيقة

«قلنا لك الرف أعلى» و«ما وضحتوا الارتفاع» جملتان تتكرران في كل مشروع بلا مخططات معتمدة. حين يوجد مخطط موقّع بالارتفاع والمقاس، يصبح السؤال الوحيد: هل نُفّذ كما اعتُمد؟ وإن لم يُنفَّذ، فمسؤولية التصحيح واضحة.

يربط التنفيذ بالتسعير

جدول الكميات يحدد كم بنداً وبأي سعر، والمخطط التنفيذي يحدد شكل البند وتفاصيله. معاً يمنعان المقاول من تقليل المواصفة بصمت، ويمنعان المالك من طلب إضافات «داخل السعر». وأي تعديل بعد الاعتماد يصبح أمر تغيير واضحاً بتكلفته ومدته، لا خلافاً عند الدفعة.

ذات صلة: جدول الكميات (BOQ): وثيقة الأمان التي تحميك من التكاليف الخفية

يحمي المالك عند التسليم

عند استلام المشروع تُطابق الأعمال على المخططات المعتمدة لا على الذاكرة. وكل اختلاف موثّق يدخل قائمة الملاحظات بدليل لا يُجادَل فيه.

كيف تراجع المخطط التنفيذي كمالك قبل الاعتماد؟

لست مطالباً بأن تقرأ المخطط كمهندس. دورك أن تتأكد من القرارات التي تخصك أنت. هذه خطوات عملية:

1. اطلب المخطط مع صورة التصميم المعتمد بجانبه، وقارن الاثنين قطعة قطعة: الشكل، والتقسيم، والألوان.
2. راجع المقاسات التي تعيشها يومياً: ارتفاع سطح المطبخ، وعمق الدولاب، وارتفاع المغسلة، ومكان المفاتيح عند الأبواب، وارتفاع التلفزيون في الجدار.
3. تحقق من الخامات والأكواد: هل اللون المكتوب هو العيّنة التي اخترتها؟ هل نوع الرخام وسماكته كما في العرض؟ اطلب العيّنة الفعلية إن لم تكن رأيتها.
4. اسأل عن الأجهزة: هل مقاسات الفتحات مبنية على الموديل الذي ستشتريه فعلاً؟ ثبّت الموديل قبل الاعتماد.
5. اسأل سؤال الصيانة: أين فتحة صيانة التكييف؟ كيف أصل إلى السيفون أو المحبس لو تعطل؟
6. تأكد من المراجعة الفنية: هل راجع المصمم أو المشرف المخطط وكتب ملاحظاته؟ لا تكن أنت الطرف الفني الوحيد.
7. اكتب ملاحظاتك على المخطط نفسه، واطلب نسخة معدّلة برقم مراجعة جديد (Rev) قبل التنفيذ، لا وعداً شفهياً بالتعديل.
8. احتفظ بالنسخة المعتمدة الأخيرة بتاريخها، واطلب أن تكون هي الموجودة في الموقع مع الفنيين.

كم تستغرق المراجعة؟

المدة تختلف بحجم البند وعدد الجهات المشاركة. كمؤشر تقريبي للاسترشاد في مشاريع التشطيب السكنية بالرياض: البند البسيط قد يُراجع في أيام قليلة، والمطابخ والرخام والأسقف المركّبة قد تحتاج دورة أو دورتين من التعديل خلال أسبوع إلى أسبوعين. أدخل وقت المراجعة في الجدول الزمني من البداية، لأن تأخر اعتمادك يؤخر التصنيع، والاستعجال في الاعتماد أغلى من التأخير.

علامات تحذير قبل أن توقّع

• مخطط بلا مقاسات أو بعبارة «حسب الموقع» في البنود الدقيقة.
• خامات بلا أكواد أو بعبارة «أو ما يعادلها» دون تحديد من يقرر المعادل.
• غياب مقطع للبند المركّب (سقف بمنسوبين، درج رخام، مطبخ بجزيرة).
• عدم ظهور تمديدات الكهرباء والتكييف على مخطط الجبس أو النجارة.
• ضغط للاعتماد في اليوم نفسه دون وقت للمقارنة والسؤال.
• عدم وجود رقم مراجعة وتاريخ على المخطط، فلا تعرف أي نسخة هي الأخيرة.

من المخطط التنفيذي إلى مخطط As-Built

ما يُعتمد قبل التنفيذ ليس بالضرورة ما يُنفّذ حرفياً؛ فقد يتغير مسار تمديد بسبب عائق في الموقع، أو يُعدَّل مقاس بعد رفع نهائي. هنا يأتي دور مخطط ما تم تنفيذه (As-Built): يحدّث المخططات لتطابق الواقع، ويصبح مرجعك لأي صيانة أو تعديل بعد سنوات.

اطلب في عقدك أن تُسلَّم مخططات As-Built للكهرباء والسباكة والتكييف مع المفاتيح. شرحنا معناها وما يجب أن تحتويه في مقال مستقل.

اقرأ أيضاً: ما هو مخطط As-Built (مخطط ما تم تنفيذه)؟

خلاصة

• المخطط التنفيذي (Shop Drawing) رسم تفصيلي يعدّه المقاول أو المصنّع قبل التصنيع، يحدد المقاسات والخامات وطريقة التركيب.
• يعتمده المصمم أو الاستشاري فنياً، ويعتمد المالك القرارات التي تخصه.
• يختلف عن المخطط التصميمي الذي يحدد الشكل، وعن مخطط As-Built الذي يسجّل ما نُفّذ فعلاً.
• قيمته الحقيقية أنه يكشف التعارض على الورق، ويحوّل الاتفاق الشفهي إلى وثيقة، ويربط التنفيذ بجدول الكميات.
• لا توقّع قبل أن تقارن بالتصميم، وتراجع المقاسات اليومية والأكواد والأجهزة، وتستلم نسخة برقم مراجعة.

القاعدة: ما لا يُرسم ويُعتمد قبل التنفيذ، يُناقَش بعده بتكلفة أعلى.
